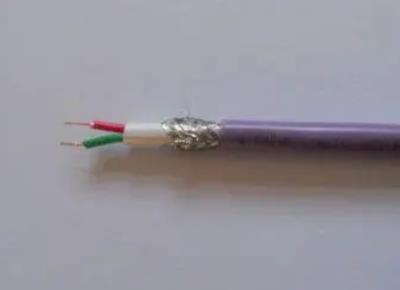

DP總線 6XV1-830-0EH10
DP 總線電纜，即 PROFIBUS DP 電纜，主要用于現場網絡中控制器和現場設備之間的連接，實現數據快速循環的數字交換。以下是關于它的詳細介紹：
結構特點
導體：通常采用實心或多股裸銅導體，常見的規格有 1x2x0.64mm、1x2x0.25mm2 等，具有良好的導電性和機械強度。
絕緣材料：一般為發泡聚乙烯（PE），這種材料具有較低的介電常數和介質損耗，能夠有效減少信號傳輸過程中的衰減，同時還具備一定的柔韌性和耐腐蝕性。
屏蔽層：多數 DP 總線電纜采用鋁箔包裹加鍍錫銅編織的雙層屏蔽結構，屏蔽層覆蓋率通常在 60% 以上，可有效抵御外部電磁干擾，確保信號傳輸?shù)姆€(wěn)定性和可靠性。
護套：常見的護套材料有聚氯乙烯（PVC）、聚氨酯（PUR）、聚乙烯（PE）、低煙無鹵（LSHF）等，具有耐磨、耐油、阻燃等特性，可適應不同的工作環境。
電氣性能
特性阻抗：DP 總線電纜的特性阻抗一般為 150Ω±10Ω，在 3-20MHz 的頻率范圍內保持穩定，與 PROFIBUS DP 系統的阻抗匹配，減少信號反射，保證信號傳輸質量。
導體電阻：導體電阻通常較小，如 0.64mm2 的裸銅導體，其直流電阻一般不超過 57.1Ω/km，以降低信號在傳輸過程中的能量損耗。
工作電壓：一般額定工作電壓為 300V 或 350V，能夠滿足大多數工業現場的電氣要求。
數據傳輸速率：PROFIBUS DP 總線的傳輸速率可在 9.6Kbit/s 至 12Mbit/s 之間選擇，具體速率取決于系統配置和應用需求。
應用領域
制造業自動化：用于連接生產線上的各種自動化設備，如 PLC、傳感器、執行器等，實現設備之間的快速數據交換和協同工作，提高生產效率和產品質量。
過程工業自動化：在化工、石油、電力等過程工業領域，用于連接控制系統與現場的儀表、閥門、泵等設備，實現對生產過程的準確控制和監測。
交通運輸：可應用于軌道交通、電動汽車充電設施等領域，實現車輛與基礎設施之間的數據通信和控制。
安裝與使用注意事項
接地：電纜兩端的屏蔽層應可靠接地，以保證屏蔽層在高頻時的有效性，減少電磁干擾。通常通過連接器將電纜屏蔽連接到設備接地，同時設備也需正確接地。
布線：應避免與高壓線、動力線等強電線路并行敷設，以防止電磁耦合干擾。如果無法避免，應保持一定的距離或采用隔離措施。
剝線：使用剝線工具時，不要將外面的絕緣層剝開太多，以免導致線纜的屏蔽層暴露在空間中接收干擾。同時，要確保剝線長度合適，以便與連接器良好連接。
終端電阻設置：在一個 DP 網段的首末端，線纜接在連接器的進線端，并且終端電阻撥至 ON；在總線中間的連接器，終端電阻撥至 OFF。
