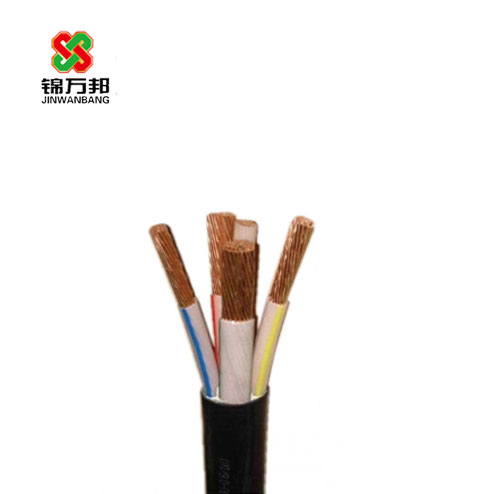

丁腈電力軟電纜YVFR YVFRP YVF
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
一：產品特點及用途
本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
二：產品執行標準
Q/HHTZH007.1
阻燃性能試驗執行GB12666-90規定
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 105℃
低環境溫度：固定敷設-40℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的12倍
四：基本型號及名稱
表1
型號 | 產品M稱 |
YVFR | 丁腈J緣和護套電力軟電纜 |
YVFRP | 丁腈J緣和護套銅編織屏蔽電力軟電纜 |
備注：阻燃電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。 | |
五：代號名稱和含義
表2
代號 | 代號含義 |
YVF | 丁腈電纜系列 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時J緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
線芯＊標稱截面(mm2) | 導體結構 (根數＊直徑) (B/R) mm | 電纜大外徑 | 參考重量(kg/km) | ||
YVFR | YVFRP | YVFR | YVFRP | ||
1＊2.5 | 51＊0.25 | 4.0 | - | 72 | - |
1＊4 | 82＊0.25 | 6.0 | - | 95 | - |
1＊6 | 123＊0.25 | 7.0 | - | 130 | - |
1＊10 | 204＊0.25 | 9.5 | - | 190 | - |
1＊16 | 323＊0.25 | 11.0 | - | 255 | - |
1＊25 | 513＊0.25 | 12.0 | - | 365 | - |
1＊35 | 722＊0.25 | 13.5 | - | 475 | - |
1＊50 | 1026＊0.25 | 15.0 | - | 670 | - |
1＊70 | 1406＊0.25 | 17.0 | - | 830 | - |
1＊95 | 486＊0.50 | 19.0 | - | 1200 | - |
1＊120 | 608＊0.50 | 21.0 | - | 1360 | - |
1＊150 | 760＊0.50 | 23.0 | - | 1654 | - |
1＊185 | 945＊0.50 | 26.0 | - | 2050 | - |
2＊2.5 | 51＊0.25 | 10.5 | 11.5 | 159 | 205 |
2＊4 | 82＊0.25 | 12.5 | 13.5 | 230 | 290 |
2＊6 | 123＊0.25 | 14.0 | 15.2 | 276 | 336 |
2＊10 | 204＊0.25 | 18.0 | 19.2 | 413 | 475 |
2＊16 | 323＊0.25 | 22.0 | 23.5 | 567 | 670 |
2＊25 | 513＊0.25 | 24.5 | 25.5 | 833 | 933 |
2＊35 | 722＊0.25 | 29.0 | 30.2 | 1088 | 1288 |
2＊50 | 1026＊0.25 | 33.0 | 35.0 | 1297 | 1590 |
2＊70 | 1406＊0.25 | 38.0 | 39.0 | 1675 | 1900 |
2＊95 | 486＊0.50 | 41.0 | 43.0 | 2205 | 2500 |
2＊120 | 608＊0.50 | 48.0 | 50.0 | 2660 | 3000 |
2＊150 | 760＊0.50 | 52.0 | 54.0 | 3350 | 3750 |
2＊185 | 945＊0.50 | 57.0 | 59.0 | 4400 | 4820 |
3＊2.5 | 51＊0.25 | 12.0 | 13.0 | 210 | 270 |
3＊4 | 82＊0.25 | 13.0 | 14.0 | 295 | 365 |
3＊6 | 123＊0.25 | 14.8 | 15.8 | 375 | 455 |
3＊10 | 204＊0.25 | 19.0 | 20.0 | 559 | 639 |
3＊16 | 323＊0.25 | 22.0 | 23.0 | 770 | 870 |
3＊25 | 513＊0.25 | 26.0 | 27.0 | 1239 | 1349 |
3＊35 | 722＊0.25 | 33.0 | 34.1 | 1520 | 1640 |
3＊50 | 1026＊0.25 | 36.5 | 38.5 | 1970 | 2100 |
3＊70 | 1406＊0.25 | 40.5 | 42.5 | 2580 | 2790 |
3＊95 | 486＊0.50 | 48.5 | 50.5 | 3280 | 3500 |
3＊120 | 608＊0.50 | 53.0 | 55.0 | 4060 | 4380 |
3＊150 | 760＊0.50 | 58.0 | 60.0 | 5197 | 5597 |
3＊185 | 945＊0.50 | 63.0 | 65.0 | 6279 | 6700 |
3＊4+1＊2.5 | 82＊0.25 | 14.5 | 15.6 | 300 | 370 |
3＊6+1＊4 | 123＊0.25 | 16.0 | 17.2 | 400 | 490 |
3＊10+1＊6 | 204＊0.25 | 21.0 | 23.0 | 590 | 690 |
3＊16+1＊10 | 323＊0.25 | 25.0 | 26.0 | 850 | 950 |
3＊25+1＊16 | 513＊0.25 | 30.5 | 32.5 | 1255 | 1410 |
3＊35+1＊16 | 722＊0.25 | 33.5 | 35.6 | 1585 | 1790 |
3＊50+1＊25 | 1026＊0.25 | 40.2 | 42.2 | 2066 | 2280 |
3＊70+1＊35 | 1406＊0.25 | 47.2 | 49.5 | 2778 | 3080 |
3＊95+1＊50 | 486＊0.50 | 50.0 | 52.2 | 2836 | 3126 |
3＊120+1＊70 | 608＊0.50 | 53.0 | 55.5 | 4857 | 5207 |
3＊150+1＊70 | 760＊0.50 | 57.0 | 59.5 | 5700 | 6090 |
3＊185+1＊95 | 945＊0.50 | 66.0 | 69.0 | 7114 | 7514 |
4＊4 | 82＊0.25 | 14.0 | 15.0 | 325 | 400 |
4＊6 | 123＊0.25 | 17, , .5 | 18.5 | 421 | 500 |
4＊10 | 204＊0.25 | 22.0 | 23.0 | 635 | 720 |
4＊16 | 323＊0.25 | 24.0 | 25.0 | 898 | 1010 |
4＊25 | 513＊0.25 | 31.0 | 32.0 | 1342 | 1490 |
4＊35 | 722＊0.25 | 34.0 | 35.0 | 1765 | 1900 |
